热流系统模型库

模型库概述
热流系统模型库是基于Modelica语言开发的,包含了管道、阀门、容器、接头、泵、换热器等组件模型,用户可以通过模块化的方式快速构建多种类型的热流系统。

例如,热工水力系统、给水排水系统、冷却系统等,模拟其在单相/两相状态下的物理特性。
功能要点
应用场景
热流系统的设计验证
根据系统设计所得的拓扑、参数、工作时序等信息,将其作用于热流系统模型中,通过仿真来验证系统功能性能指标的满足情况。
热流系统的故障模拟
在系统正常模型基础上,通过关联不同的故障模式,形成特定条件下的故障模型,用于预示或复现系统状态的变化情况。
热流系统的示教培训
针对热流系统的正常工况或事故工况,可用于系统控制设备操作规程的验证和优化,进而支持操作人员的示教培训。
模型库目录
热流系统模型库由管道模型、阀门模型、容积模型、接头模型、转动设备模型、换热器模型、换热元件模型、边界模型、传感器模型组成。
  • 示例
    Examples
  • 管道模型
    Pipelines
  • 阀门模型
    Valves
  • 容积模型
    Volumes
  • 接头模型
    Junctions
  • 转动设备模型
    Machines
  • 换热器模型
    HeatExchangers
  • 换热元件模型
    Thermal
  • 边界模型
    Runways
  • 传感器模型
    Sensors
应用案例

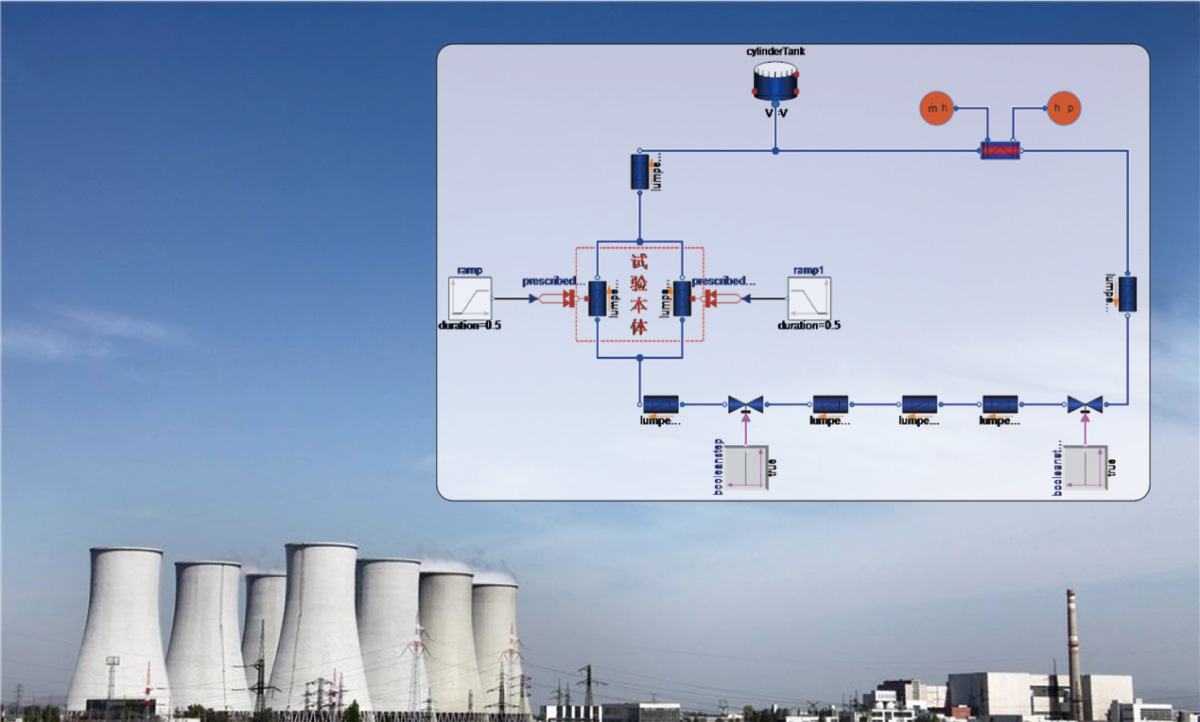

基于热流系统模型库Modelica标准库,按照自然循环试验回路原理快速构建其所对应的系统模型,在试验本体处于不同加热条件下,模拟了回路系统内部流体的物性及其流动状态的变化情况,准确地预测了系统各个节点的压力、流量和温度。

系统智能设计与仿真验证平台

前往下载
