飞机液压能源系统模型库

模型库概述

飞机液压能源系统模型库基于Modelica语言开发,支持针对各类飞机液压系统的快速建模、动态特性仿真及分析。

模型库包括液压泵/液压马达、作动器、液压阀、集中参数管道、增压油箱、标准液压油、液压控制逻辑以及液压动态显示面板等模型。

用户可根实际原理,快速搭建飞机液压系统模型,进行飞机液压系统功率计算、系统优化、脉动分析等,同时模型具有良好的扩展性和重用性,用户通过复制和修改可以开发新的零部件模型,用于系统仿真分析。

功能要点
应用场景
飞机液压系统架构设计与验证
在飞机液压系统设计初期,支持快速构建系统接口模型、功能架构模型,适用于系统接口和架构设计验证。
飞机液压系统功率计算
支持液压系统功率计算,为液压能源系统的设计与优化提供支撑。
泵源系统的压力脉动分析
提供恒压变量泵和管道模型,支持液压泵源系统的压力脉动分析及优化。
液压控制逻辑验证与评估
支持液压泵控制逻辑的设计、评估、验证与优化设计。
模型库目录
飞机液压能源系统模型库模型库涵盖飞机液压系统的液压能源系統、综合管理控制系統、液压用 户系统三大子系统,主要包括:液压泵/液压马达、作动筒、液压阀、管道、传感器、增压油箱、辅助元件、液压控制模块、液压显示系统、液压控制面板等模型。
  • 示例
    Examples
  • 液压泵/液压马达
    Pumps
  • 液压阀
    Valves
  • 换向阀
    ReversingValves
  • 液压管道
    PipeLine
  • 节流孔
    Orifices
  • 作动器
    Actuators
  • 传感器
    Sensors
  • 辅助元件
    Auxiliarys
  • 液压控制逻辑
    ControlPanel
  • 液压显示系统
    Indication
  • 液压控制面板
    ControlPanel
  • 公用组件
    Utilities
应用案例

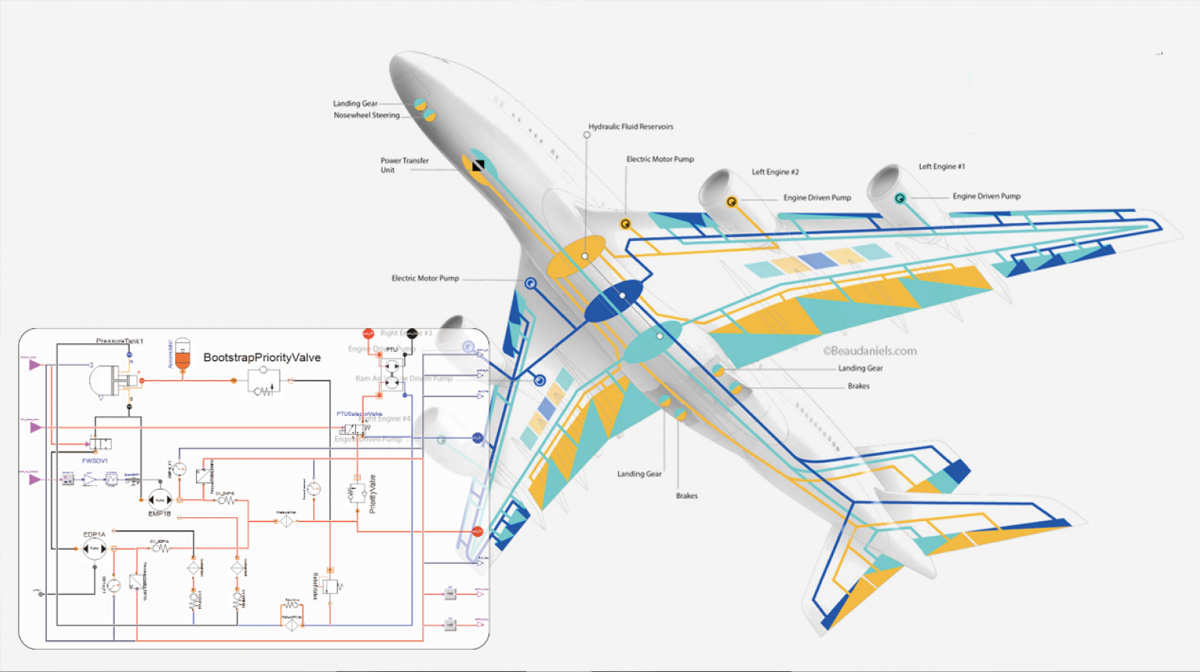

参考典型民用飞机液压,按照系统、零部件的功能和性能需求,利用飞机液压能源系统模型库,构建包含液压能源系统、综合管理控制系统、液压用户系统耦合的多学科仿真模型,支持试验数据的一键导入,实时显示液压系统的工作状态。通过全分型剖面下不同工况的仿真,对飞机液压系统设计方案进行评估和验证,为液压泵选型、系统设计和优化提供技术参考。
