液压组件模型库

模型库概述
Hydraulics_TY液压组件模型库基于Modelica语言开发,包括泵源、执行机构、液压阀类、液压油液、液压附件等模型。该库可用于航空、船舶、工程机械等领域液压系统的设计、仿真及优化。例如依托液压组件库开展飞机液压能源系统的功率计算;验证挖掘机液压系统的关键指标等。
功能要点
应用场景
复杂液压系统设计与验证
基于库中的元部件模型,可快速建立液压系统模型,并支持液压系统动态仿真,分析系统的可行性。
液压系统功率平衡验证与元件选型
支持工程师对设计的液压系统进行功率平衡计算和压力损失计算,便于工程师进行液压元部件选型。
教学实践任务
利用液压组件模型库可动态模拟液压元件和液压基本回路的工作原理,开阔学生视野、培养学生的创新思维和专业意识。
模型库目录

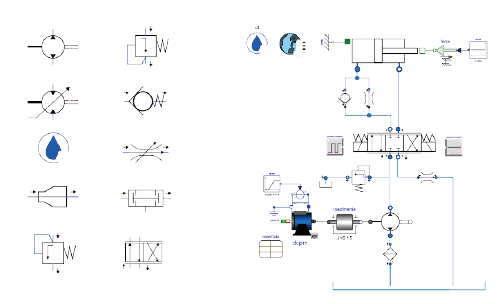

Hydraulics_TY液压组件模型库提供了复杂液压系统构成所需的零部件模型,主要包括:泵源、压力控
制阀、流量控制阀、方向控制阀、执行机构(马达和液压缸)、液压管路和管接头、液压油
以及其它辅助设备模型,采用搭积木和连线的模块化建模方式,易于快速实现液压部件
的开发和复杂系统模型建模与仿真分析。
  • 环境模块
    Environment
  • 典型实例
    Demos
  • 泵源库
    Pumps
  • 执行机构库
    Actuators
  • 压力控制阀库
    PressureValves
  • 流量控制阀库
    FlowValves
  • 方向控制阀库
    DirectionValves
  • 管路库
    PipeLines
  • 传感器库
    Sensors
  • 接头库
    Junctions
  • 边界库
    Sources
  • 介质库
    Media
  • 辅助元件库
    Auxiliaries
  • 接口库
    Interfaces
  • 工具箱
    Utilities
应用案例

基于Hydraulics_TY液压组件模型库、Modelica标准库,参照系统拓扑关系,构建包含液压系统、控制系统和结构系统的汽车起重机多领域仿真模型,通过对整车不同工况下的转动灵活性、操纵稳定性及平顺性进行仿真分析系统,获得满足实际需求的工况参数,为系统设计、元部件选型及参数优化提供理论依据。

统一标准快速设计验证设计参数优化系统可重构

立即下载
