液压元件模型库

模型库概述
HydraulicComponents_TY液压元件模型库基于Modelica语言开发,包括多种活塞模型、滑阀芯模型、锥阀芯模型、球阀芯模型、喷嘴挡板阀芯模型、控制容积模型等。

用户可根据实际需求搭建细粒度液压元件模型及系统模型、燃油系统模型等流体动力传递与控制模型。模型库可应用于各类液压系统的设计、低速重载下的动态特性分析、车辆悬架系统振动特性分析等。
功能要点
应用场景
复杂液压缸设计与验证
基于模型库中的液压活塞、容积模型及节流元件,建结构化的液压缸模型,实现对液压缸工作过程压力、流量特性分析。
复杂液压阀门设计与验证
支持对多路阀、先导阀等复杂液压阀块的建模及仿真,能够实现液压系统设计过程中阀类元件的快速设计及选型。
液压系统设计与验证
该库可以与Hydraulics_TY模型联合构建复杂液压系统模型,帮助用户实现对液压系统的快速论证及仿真分析。
模型库目录

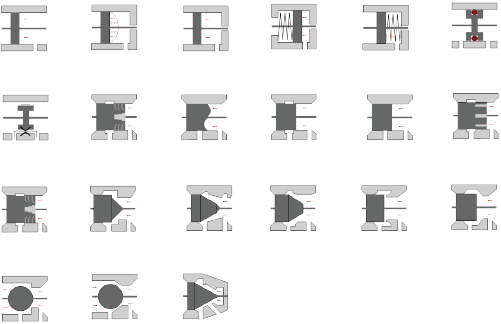

HydraulicComponents_TY液压元件模型库提供了构建结构化液压组件所需的元件模型,主要包括:
活塞、滑阀阀芯、锥阀阀芯、球阀阀芯、挡板类阀芯、控制容积等,采用拖拽集成的方式,
可快速定制复杂的结构阀和液压缸模型并应用于仿真分析。
  • 典型实例
    Examples
  • 活塞
    Piston
  • 滑阀阀芯
    SpoolValue
  • 锥阀阀芯
    ConicalValue
  • 球阀阀芯
    BallValue
  • 喷嘴挡板类阀芯
    NozzleFlapper
  • 控制容积
    Volume
  • 接口库
    Interface
  • 工具箱
    Utilities
应用案例

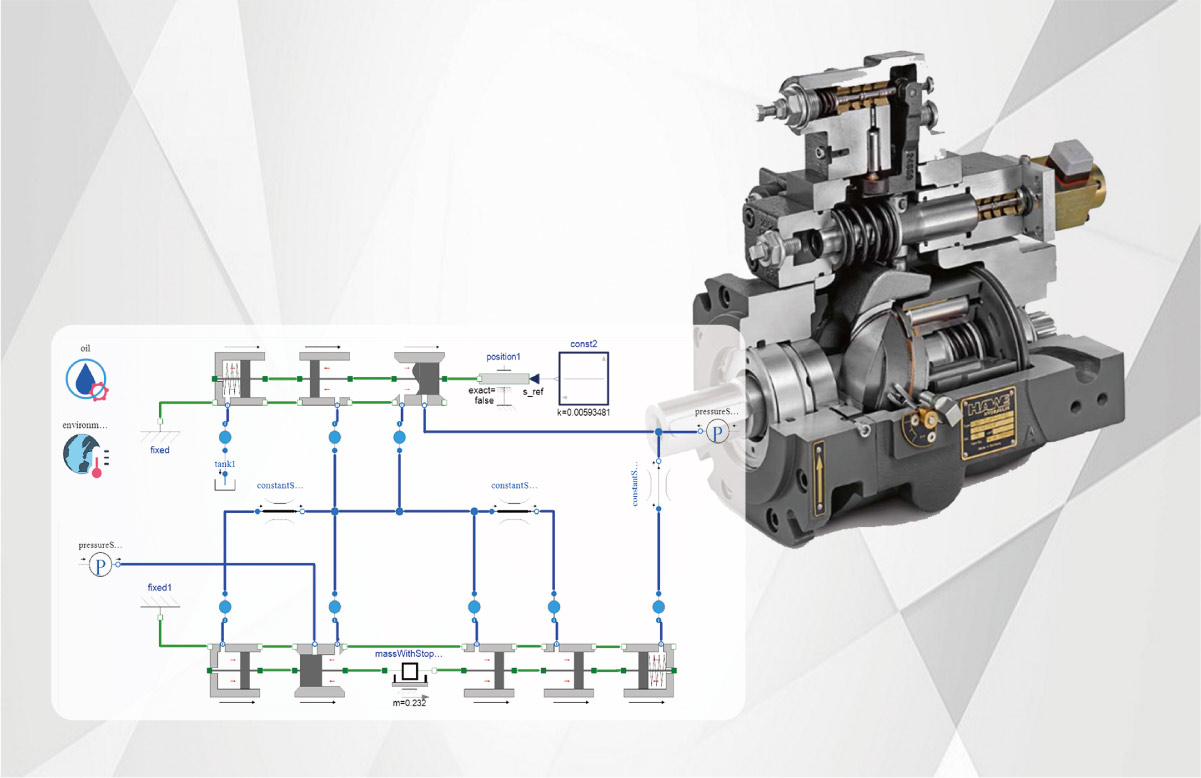

基于HydraulicComponents_TY液压元件模型库及Modelica标准库,根据数字流量阀的物理工作原理构建对应的数字流量阀模型,通过调整阀芯直径、弹簧刚度、开口度等参数,实现控制信号能够准确控制流量的目的。并可将获得的结构参数用于指导数字流量阀的设计与制造。在此基础上可将数字流量阀接入液压系统,研究其动态压力、流量特性。

统一标准快速设计验证设计参数优化系统可重构
