模拟飞行模型库

模型库概述

模拟飞行模型库支持针对各类飞机进行系统级的快速建模,模拟飞机动态特性井进行分析。

模型库提供飞机6自由度本体模型、气动数据标准调用模块、构成飞行控制律的基本组件以及完成飞机系统闭环的必要系统模型,并提供操纵装置硬件接口,可应用于飞机系统模型快速构建、控制律设计验证、飞行桌面仿真、人在回路的实时仿真等。

功能要点
应用场景
飞机系统架构设计与验证
在飞机系统设计初期,支持快速构建系统功能架构模型,以验证架构合理性以及接口匹配性。
飞行控制律设计
支持飞行控制律的设计、验证以及优化。
飞行任务仿真模拟
快速建立飞行任务,模拟飞机在执行飞行任务过程中的各项功能与动态性能。
人在回路的飞行模拟
支持硬件操纵装置/驾驶员在回路的实时仿真,用于设计人员的研究以及飞行员的初步训练。
模型库目录
模拟飞行模型库以飞控系统、飞机6自由度本体、通用气动数据调用模块为主,提供使飞机系统闭环必要的各个子系统模型,诸如起落架系统、推进系统、环境谱等以及构成各系统的基本组件、部件等,同时,提供硬件操纵装置接口模块、视景动画驱动模块等。
  • 飞行控制系统
    FlightControls
  • 气动计算模块
    AeroDynamics
  • 飞机6自由度本体
    AircraftFrames
  • 起落架系统
    LandingGears
  • 发动机系统
    Propulsions
  • 飞行仪表
    FlightInstruments
  • 操纵装置接口
    ManeuveringDrivers
  • 环境系统
    Environments
  • 飞行参数计算
    FlightParameters
  • 视景驱动
    AnimationDrivers
  • 公用组件
    Utilities

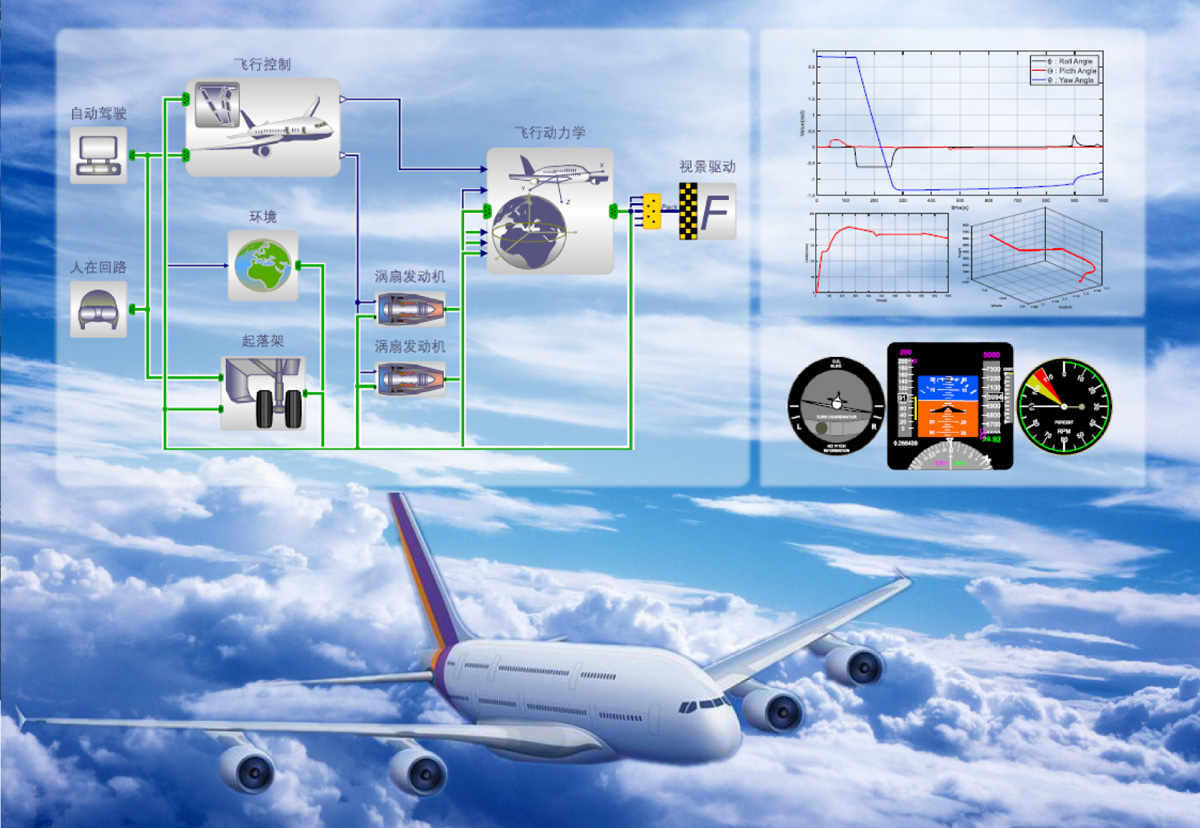

应用案例

参考既定的航线与飞行任务剖面,构建飞机系统模型,包含飞控系统、飞机本体、气动解算、起落架系统、发动机等形成闭环的飞机系统,通过程序设定的阶段任务信号或者由硬件输入信号驱动飞机的任务执行,以此模拟飞机各系统的工作情况以及飞机对飞行任务的执行情况,仿真过程中可以通过相关的曲线、仪表以及飞行视景直观呈现飞机以及各系统的运行情况。
