飞控系统模型库

模型库概述

飞控系统模型库基于Modelica语言开发,包括飞控控制律模块、作动器电控模块、液压作动模块、标准气动模块、飞机6自由度本体等模型。

用户可根据实际需求搭建所需的飞行控制系统模型,与飞机动力学模型进行组合,可应用于各类飞机进行包括系统级控制律设计、飞控舵机动态特性分析、飞机操稳特性分析与飞机设计等。

功能要点
应用场景
飞控控制律设计
支持快速搭建飞控系统及飞机动力学集成模型,适用于飞控系统控制律的快速设计与验证。
飞控舵机动态特性分析
支持对飞控舵机包括时域、频域特性进行分析与验证,并可用于系统参数的优化。
飞控系统液压流量需求分析
支持全飞机任务阶段下的各飞控液压舵机所需液压流量需求分析,为液压能源系统设计过程中的流量指标的提出提供参考。
飞机操稳特性分析
支持飞机研制初期,引入飞控系统(主动控制设计)下的飞机操稳特性分析及飞机设计。
模型库目录
飞控系统模型库提供了构建复杂飞控系统所需的零部件模型,主要包括:飞行控制模(FCM)、作动器电子控制装置(ACE)、动力控制装置(PCU)、飞控舵面、传感器、气动计算模块、飞机6自由度本体及基础组件等,采用拖放式建模方式,易于快速实现飞控系统建模仿真与全机集成分析。
  • 示例
    Examples
  • 飞行控制模块
    FlightControlModule
  • 作动器电子控制装置
    ActuatorControlElectronic
  • 动力控制装置
    PowerControlUnit
  • 飞控舵面
    Surface
  • 传感器
    Sensor
  • 气动计算模块
    Aerodynamics
  • 飞机6自由度本体
    AircraftFrames
  • 基础组件
    Utilities
应用案例

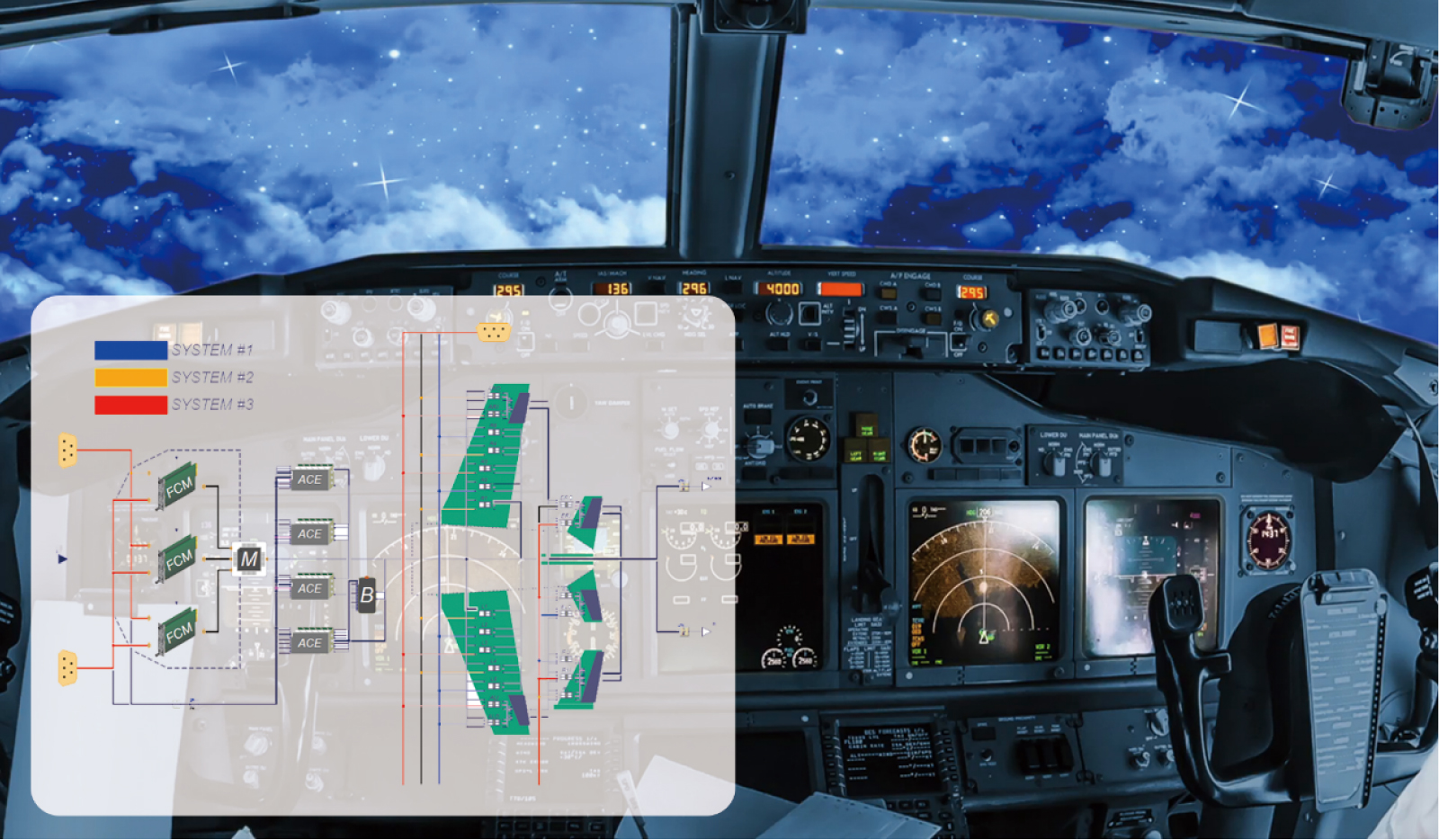

参考典型三液压能源系统民机的飞控系统架构,集成飞控控制律模块、作动器电子控制装置、动力控制装置及舵面构建主飞控及扰流板作动系统仿真模型,通过预先设定的各飞行阶段控制指令,集成飞机飞行动力学模型,结合系统关键变量的曲线变换情况,完成飞机操稳特性分析与验证,为飞控系统关键设计参数的优化提供参考。
