闭式布雷顿循环系统建模仿真应用

案例背景
数字仿真作为核能装备研制的重要支撑手段,一直以来对核能装备产品性能的提升、研制周期的缩短起着关键作用。针对核能装备这种复杂系统,不同研制阶段采用的数字仿真技术存在着较大差异。方案设计阶段,以一维系统仿真为主,牺牲关键设备的模型精度为代价,快速得到系统方案并获取其整体性能;详细设计阶段,以三维仿真为主,通过简化外围系统、只仿真局部工况的方式,实现关键设备性能计算。因此,各阶段仿真分析得到的结果往往存在着一定的局限性,在系统大范围工作时,设备综合性能是否最优很难评判。

因此,需要找到一种合适的数值仿真方法,能够更好的反应系统整体性能和设备局部性能。
案例描述

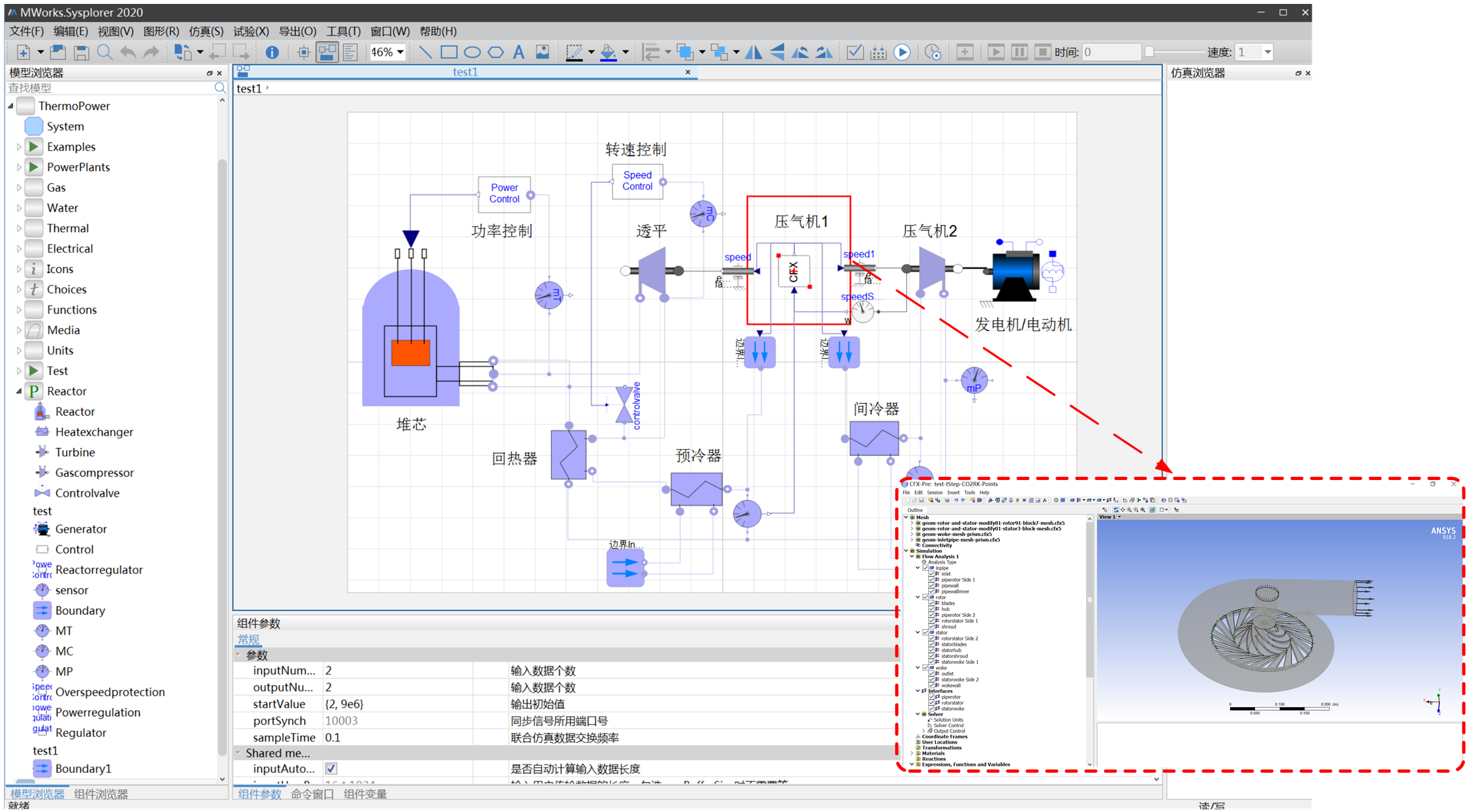

本案例以闭式布雷顿循环系统为研究对象,采用了Modelica技术作为系统一维模型库开发的主要技术手段,开发了布雷顿循环一维系统仿真模型库,包括管道类模型、管道附件类模型、阀门类模型、压缩机模型、透平模型、气轮机模型、反应堆模型、换热器模型、介质模型等;基于开发的模型库构建布雷顿循环一维系统仿真模型,通过分析得到了系统的动态特性;同时,基于定制开发的通讯接口,实现了一维系统模型与三维仿真模型之间的融合,建立了系统级与设备级之间的动态边界,实现了不同粒度模型之间的联合仿真,更为全面、准确的得到了系统和关键设备性能模拟结果。

应用价值

统一标准快速设计验证设计参数优化系统可重构
