自然循环实验系统建模仿真应用

案例背景

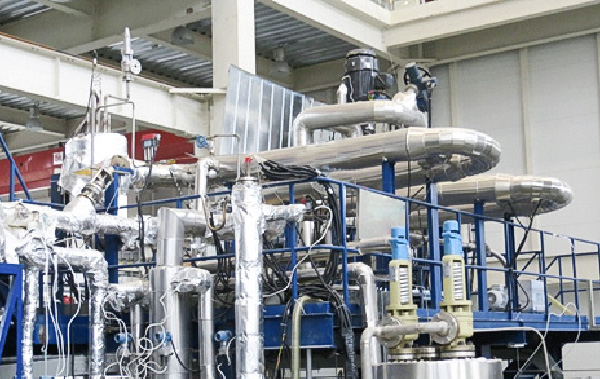

自然循环系统在第三代先进压水堆核电系统中有着广泛的应用,它的工作状态直接影响到整个反应堆系统是否能够安全运行,因此,需要采用恰当的方法全面的掌握自然循环系统的工作特性。构建实物实验系统,通过物理实验来模拟真实的物理现象是最常用的一种方法。然而,传统物理实验方法有其局限性,如,实验设备的测点有限,较难全面的展示系统的特性;较难在极端条件下进行试验,反映故障特性;并且实验设备的建设和维护成本较高。

因此,采用基于模型的系统仿真方法,能够有效的弥补以上的缺点,与物理实验相辅相成,有助于更全面的掌握系统的特性。
案例描述

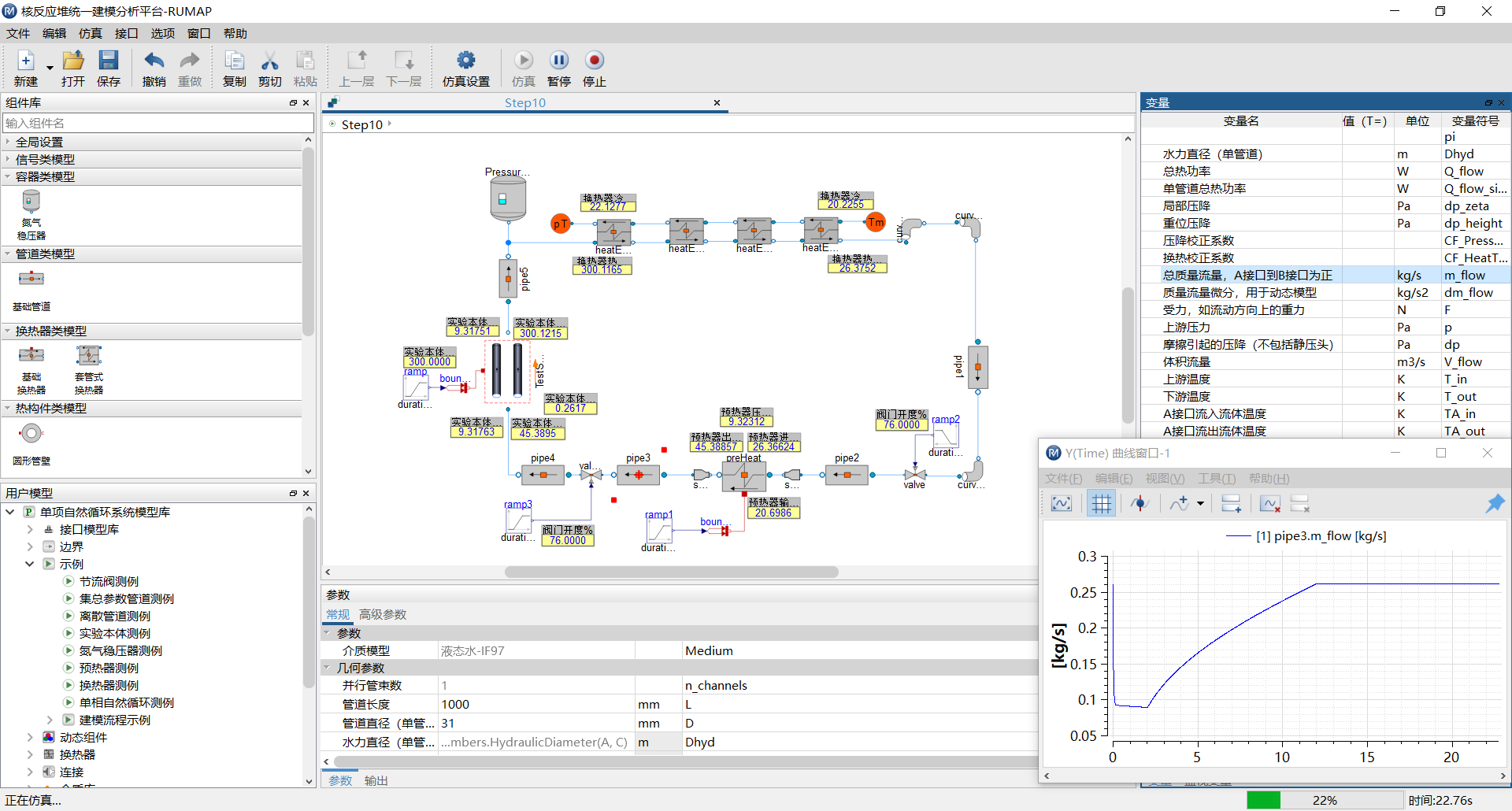

本案例中针对自然循环实验系统,采用Modelica语言,基于两流体六方程原理开发了热工水力模型库,该模型库包括了管道、阀门、加热管、稳压器、换热器以及管道附件等组件模型,通过拖拽式建模的方法快速构建出全系统模型,通过仿真分析,得到了自然循环系统的动态特性。

应用价值

统一标准快速设计验证设计参数优化系统可重构
