飞机多领域模型开发及综合集成虚拟试验

案例背景
现代民用飞机研制过程中,试验是辅助设计的重要手段。传统飞机试验方式包括地面综合试、试飞试验、其中地面试验又包括铁鸟试验、工程模拟器试验、航电试验台试验等。但在系统研切期,原型机往往不能具备,且某些极限工况的试验存在较大的风险和危险性,仿真试验手段在整个研制过程中就体现出极大的优势和不可替代性。

当前,面向各专业领域已有较成熟的建模工具,但各子建模工具彼此之间孤立或松散耦合,人为割裂了系统整体之间的联系,难以针对整机进行系统的分析。

为了加快开发进程,缩短研发周期,并提高产品综合性能和品质,目前国外先进的航空制造商都积极地在多学科系统集成与整机数字建模方面进行技术探素和革新。
案例描述

结合飞机研制流程,建立可靠的飞机级虚拟综合集成试验系统,可用于飞机系统型号初期的验证、系统各系统集成接口验证、针对各类飞行工况的模拟、极限工况的功能性能分析等,从而对飞机系统设计需求进行验证与确认,并为飞机物理综合试验提供预先的技术保障。

基于Modelica以及 Mworks. Sysplorer平台:

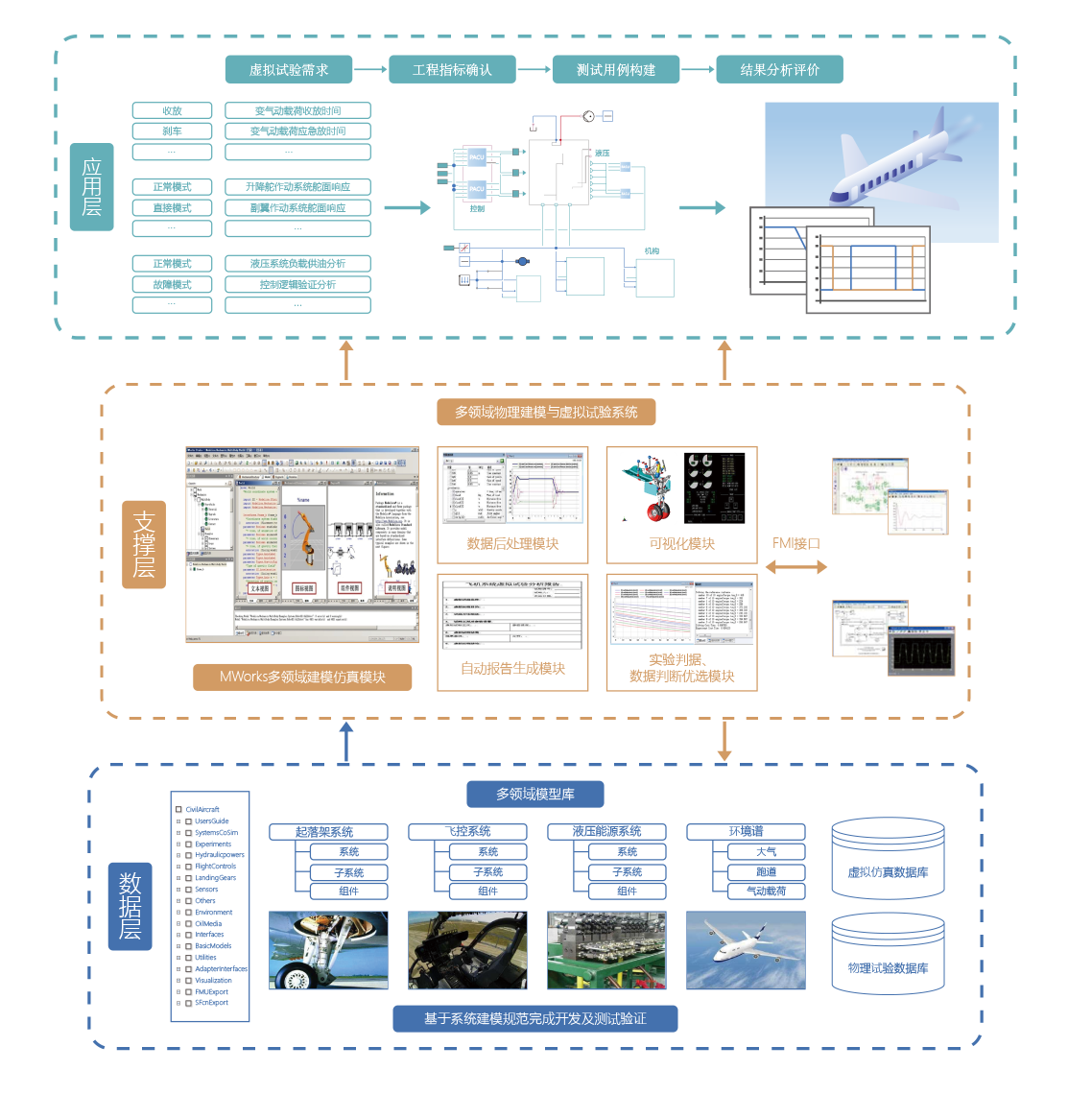

(1)建立了民用飞机系统的多物理领域建模与虚拟试验系统框架;
(2)开发了数据分析后处理及可视化软件模块;
(3)制定针对民用飞机的多物理领域模型建模规范;
(4)完成起落架、飞控、液压、环境谱等多领域模型库的开发,并实现多领域系统虚拟试验科目分析。

应用价值

统一标准快速设计验证设计参数优化系统可重构
