宇航救生装备低温防护系统仿真分析

案例背景
目前,国内对飞行员寒冷水域低温防护装备的设计还停留在经验设计阶段。现有的个体防护装备保暖值过高、服装笨重、舒适性差,新研及改进设计又面临保暖量情况未知、试验次数多、试验设计效率低、周期长、费用高、主观因素影响大等种种问题,因此在低温个体防护装备的设计中,采用仿真分析,模拟选用不同的面料、采用不同的配套方案后,高效准确地分析计算出个体防护装备的保暖量情况就显得很有必要。

该低温防护仿真分析系统主要用于解决低温个体防护装备的配套方案优化设计,以满足装备在满足保暖性要求的情况下,最大化的提高飞行员的穿着舒适性和美观性。
案例描述

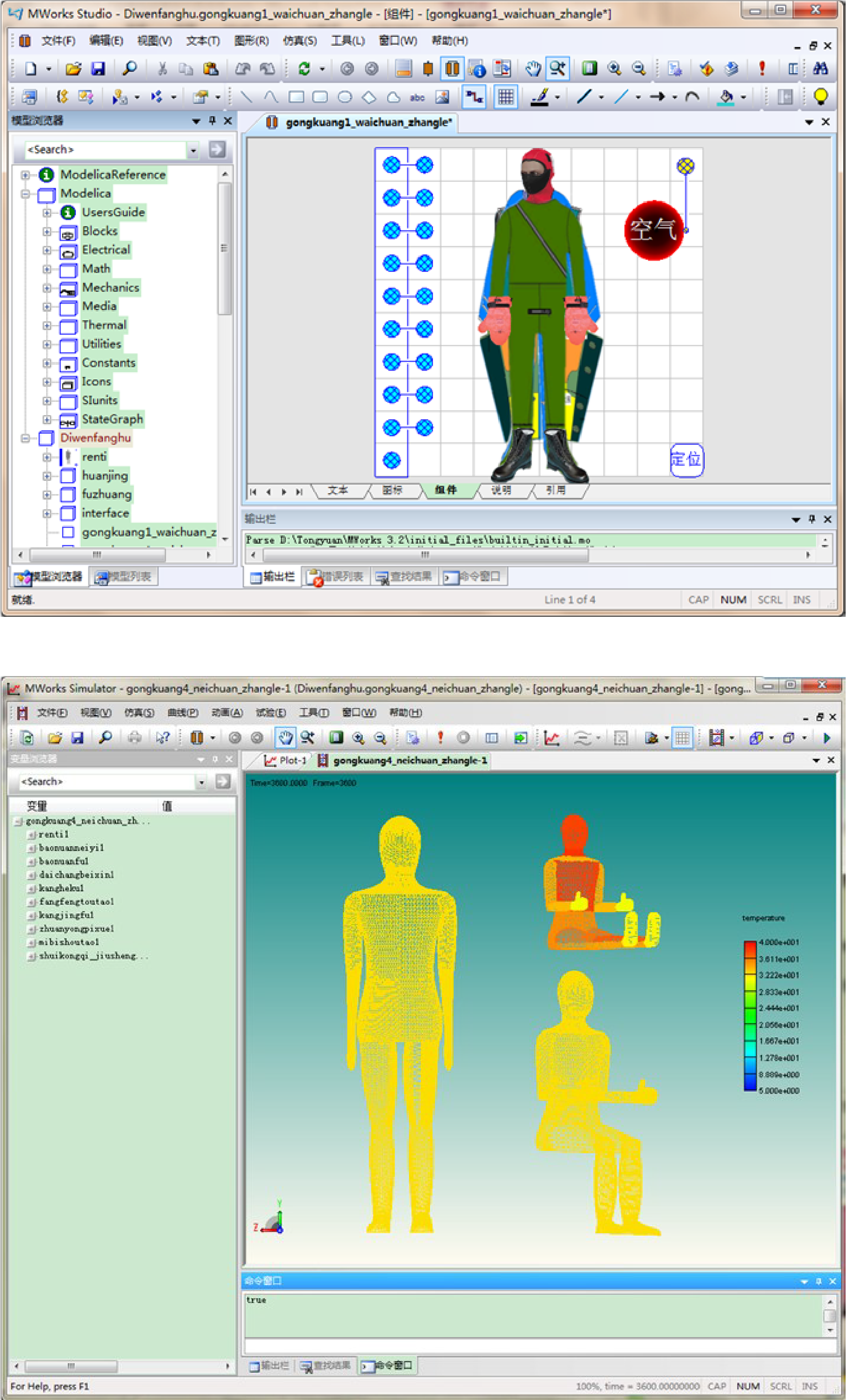

基于多领域建模与仿真分析平台MWorks.Sysplorer,通过建立人体和个体防护服的数学模型,开发了个体防护服低温防护仿真分析系统。

系统由数据输入模块、数据库模块、温度场仿真模块、图形显示模块和数据输出模块组成,在各模块的支持下,可根据设计任务输入设计参数,实现计算、仿真及图像显示功能的处理。具体地,可以对不同环境下、穿着不同个体防护装备的人体和防护服的温度场进行描述,并计算出人体核心温度(直肠温度)、肢体各节段平均皮肤温度变化情况,给出计算结果的云图、曲线显示和结果报表。

应用价值

统一标准快速设计验证设计参数优化系统可重构
