发动机燃油流量伺服控制系统建模仿真与验证

案例背景
燃油流量计是航空发动机自动控制的核心部件,其主要功能是根据油门杆位置改变发动机供油量,该伺服控制系统涉及机械、电子、液压、控制、热等多个学科领域,各个子系统之间的紧密耦合。

不同专业领域运用不同软件工具进行建模,多专业系统仿真不能在同一个平台上进行,耦合性不强,而且多软件联合集成仿真较为复杂,同时传统的建模仿真方式中部分单一专业的仿真软件二次开发较为困难,难以形成和固化相应的专业知识模型。
案例描述

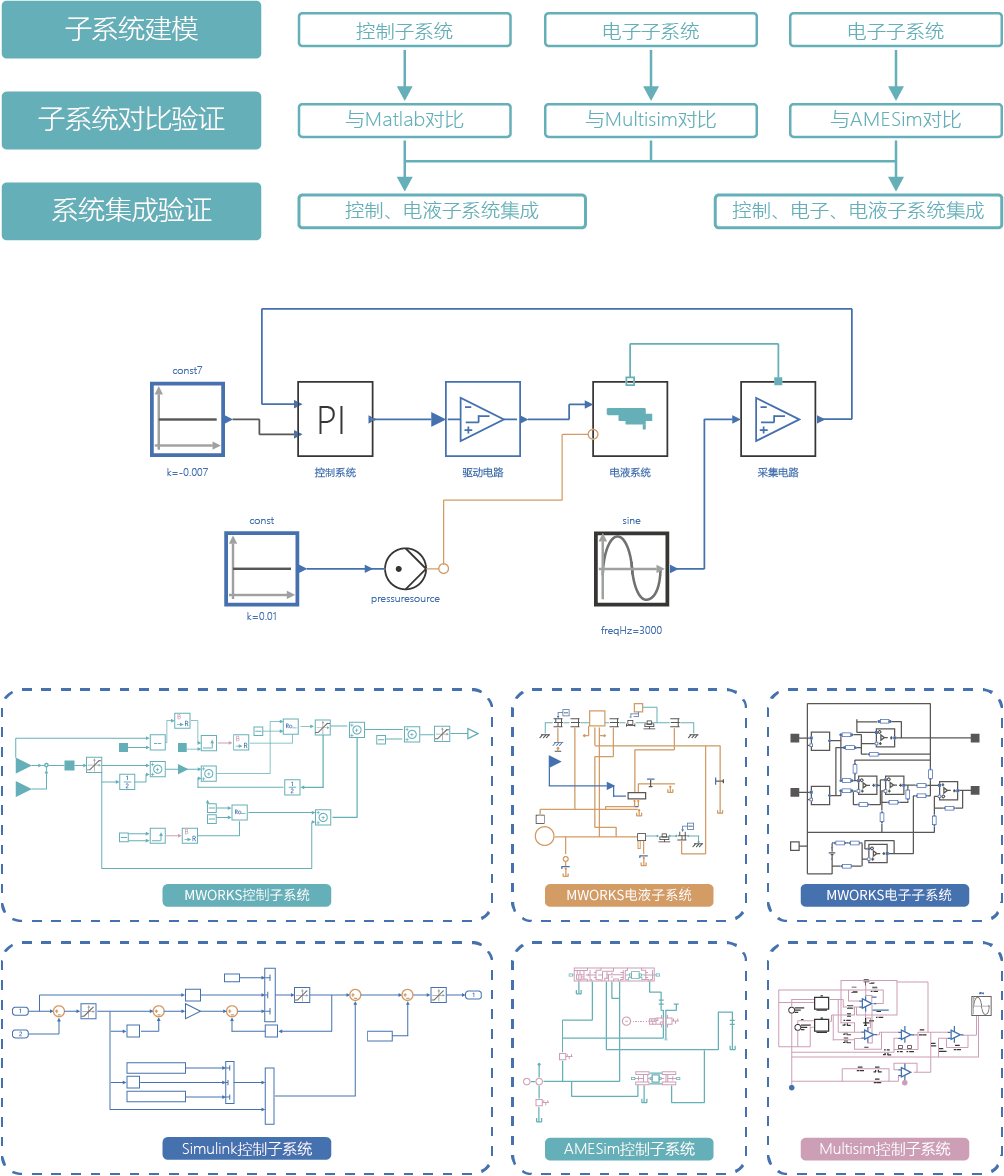

根据燃油流量计的工作原理,基于Modelica建立了包括控制子系统、电子子系统、电液子系统模型在内的完整燃料流量计伺服控制系统仿真模型。同时结合现有单专业软件的联合仿真结果,验证Modelica建模仿真的准确性和可靠性,并针对不同试验工况,构建系统仿真模型,分析伺服控制系统整体特性。

应用价值

统一标准快速设计验证设计参数优化系统可重构
