起落架数字化综合控制软硬件开发及半物理仿真验证

案例背景
复杂机电产品的开发过程中,无法通过一次设计而实现全部功能和完善性能,一般采用“逐步逼真”的仿真开发方案。

针对大客液压起落架系统研制开发与试验验证的需求,构建一套完整的液压起落架数字化综合控制软硬件开发及半物理仿真验证平台,以支持起落架收放系统、前轮转弯系统、机轮刹车系统、液压综合控制系统的设计和试验全过程。
案例描述

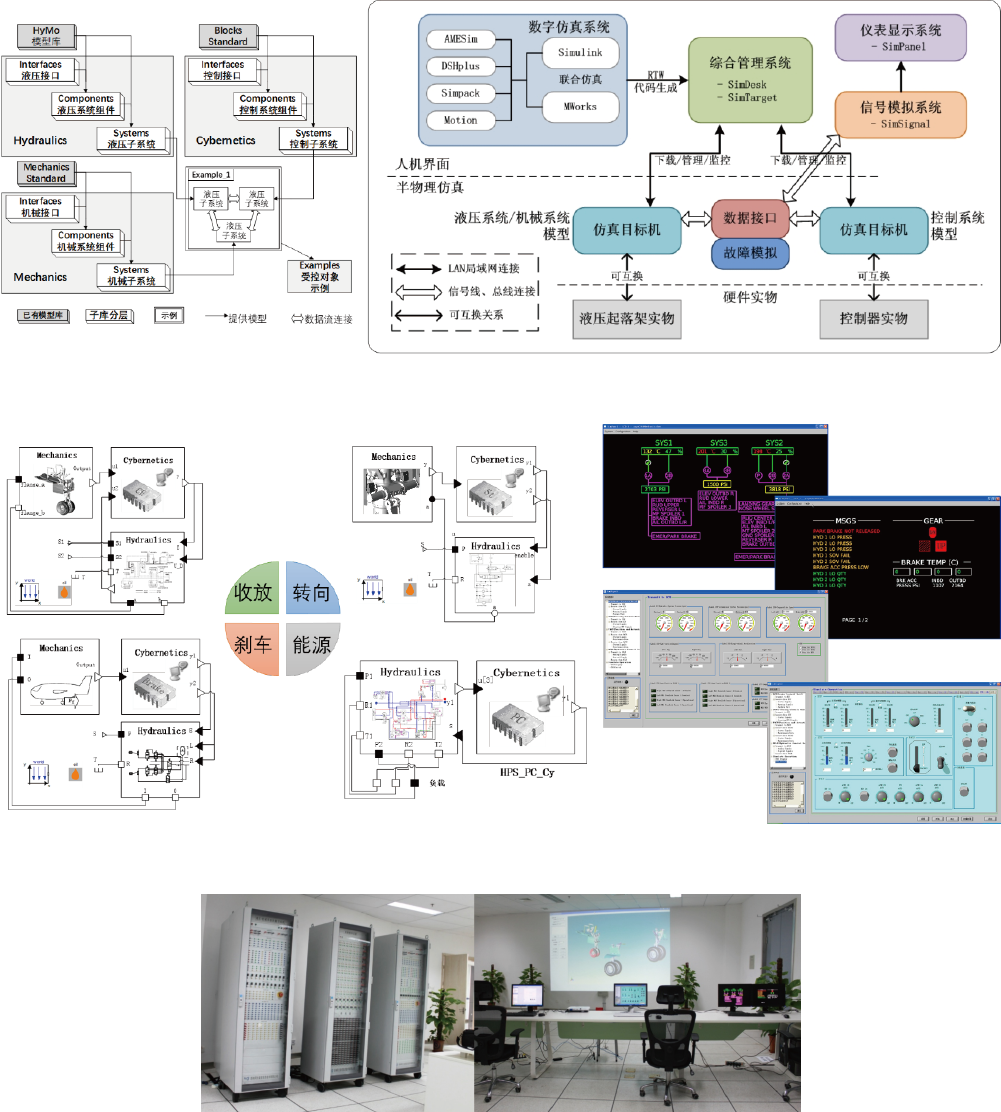

为满足液压起落架开发与设计各阶段的使用需求,建立液压起落架数字化综合控制软硬件开发及半物理仿真验证平台,包括以下几部分:
(1). 液压综合控制系统的半物理仿真验证平台
(2). 起落架收放控制系统的半物理仿真验证平台
(3). 前起落架转弯控制系统的半物理仿真验证平台
(4). 机轮刹车控制系统的半物理仿真验证平台
(5). 航电信号模拟激励装置
(6). 座舱仪表仿真显示系统

根据液压起落架数字化综合控制软硬件开发及半物理仿真验证平台的需求,详细研制内容包括:仪表显示系统、信号模拟系统、综合管理系统、仿真目标机、故障模拟装置和数据接口设备,以及开发数字仿真系统,包括建立液压起落架系统模型库。

应用价值

统一标准快速设计验证设计参数优化系统可重构
